UFS-Compact-Reader

RFID
UHF

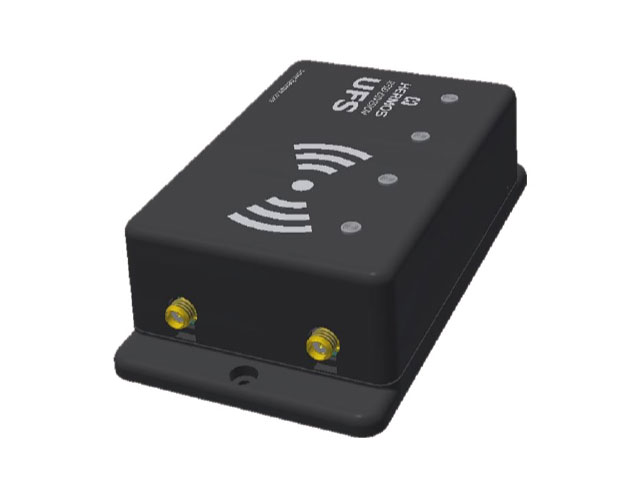

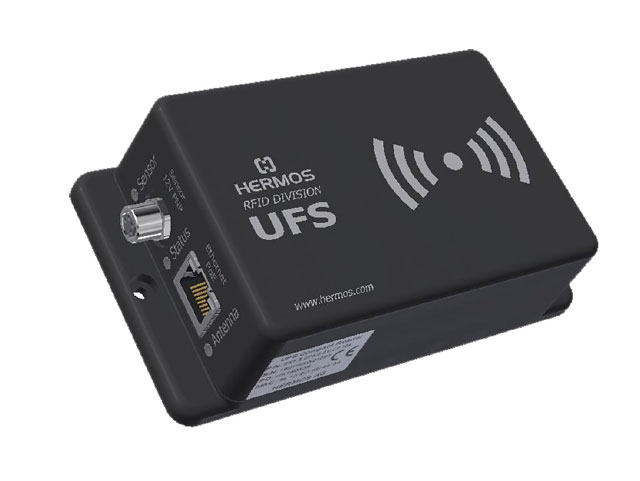

Der HERMOS-UFS-COMPACT-READER ist ein Lese-/Schreibgerät für UHF-Transponder gemäß ISO 18000-6C. Durch die kleine Bauform eignet sich der COMPACT-Reader hervorragend zum direkten Betrieb am Lesepunkt. Er ist mit einer integrierten Antenne ausgestattet und kann optional mit 2 zusätzlichen externen Antennen betrieben werden. Ein geringer Montage- und Verkabelungsaufwand wird durch die Verwendung von Ethernet (PoE) erreicht. Die Betriebszustände werden durch 3 integrierte Status-LEDs signalisiert. Optionale 4 zusätzliche LEDs und ein Summer können vom Anwender zur Visualisierung von Anwendungszuständen verwendet werden.

Kompaktes Gehäuse
Kompakte Bauform ermöglicht eine direkte Montage am Lesepunkt.

Integrierte Antenne
Das Lesegerät ist bereits mit einer integrierten Antenne ausgestattet (optional bis zu 2 abgesetzte Antennen).

Flexible Konfiguration
Parametrierungsdaten sowie Software-Updates perFernzugriff durchführbar.

Geringer Verkabelungsaufwand
Minimierter Verkabelungsaufwand durch Verwendung von Ethernet (PoE) zur Spannungsversorgung und als Datenschnittstelle.

Einfache Prozess-Integration
Einfache Integration der RFID-Lösung in bestehende Prozesse.

Kundenspezifische Anpassungen
Kundenspezifische Funktionalitäten sind optional implementierbar

Bitte scrollen oder wischen Sie, um den Inhalt der Tabelle zu sehen.

ArtikelnummerSchnittstellen Protokoll IOs
HRF.R.UFS.0I.AV.CP.10AHRF.R.UFS.2SI.AV.CPL.10AASCIISensoranschluss PNP
HRF.R.UFS.0I.AV.CL.10AEthernet, PoEASCIIOhne Sensorans. 6x LEDs
HRF.R.UFS.2SI.AV.CPL.10AEthernet, PoEASCIISensoranschluss PNP 6x LED, 2x ext. Antennenanschluss

  • Technologie

    UHF-Reader (ISO 18000-6C Class1 Gen2)

  • Komponenten

    • Robustes Kunststoffgehäuse
    • PoE-Ethernet-Datenschnittstelle
    • 3 Status-LEDs, optional 4 Anwender-LEDs und Summer
    • Sensoreingang (PNP, 12 V, 150 mA)
    • Optional 2 ext. Antennenanschlüsse

  • Funktionen

    • Kompaktes UHF-Lesegerät mit mittlerer Reichweite
    • Status-Anzeige über LEDs und Summer
    • Externe Lese- und Schreibfunktion
    • Automatische Lesefunktion (Polling)
    • Sensorgetriggerte Lesung
    • Optische und akustische Anzeige

  • Eigenschaften

    • Geringer Verkabelungsaufwand durch Ethernet (PoE)
    • Typische Lesereichweite bis zu 50 cm
    • Problemlose Einbindung in bestehende Prozesse
    • Flexible Parametrierung und Software-Updates über Ethernet

Das Herunterladen bestimmter Dateien erfolgt über einen geschützten Zugangsbereich.
Jetzt mit Account anmelden oder neu registrieren.

  • UFS Compact Reader (Datasheet)

    UFS Compact Reader (Datasheet)

    Datasheet

    UFS-Compact-Reader.zip

    Deutsch/English

    Download
  • RFID Software - Device Discoverer

    RFID Software - Device Discoverer

    Software

    DeviceDiscovererRelV2.1.2.22PC_FileMPV4.2.2.zip

    Device Discovery Utility Rev. 2.1.2.22b revision date 07.May 2024

    Account erstellen
  • RFID Software - Protocol Tester

    RFID Software - Protocol Tester

    Software

    HermosProtocolTesterV1.0.2.23__Release.zip

    ProtocolTester Rev. 1.0.2.23

    Account erstellen
SchnittstelleEthernet (PoE)
Protokolle ASCII
Antenne integriert, optional 2x extern SMA
Sendefrequenz 865–868 MHz (Europa) ISO 18000-6C (EPCglobal Class 1 Gen2)
Sendeleistung 3–22 dBm (einstellbar in 1dB-Schritten)
Abmessungen 127 x 71 x 36 mm
Gewicht 200 g
Gehäusematerial ABS, dunkelgrau
Schutzart IP20
Betriebstemperatur -10 °C bis 50 °C
Lagertemperatur -40 °C bis 85 °C
Zulässige Luftfeuchtigkeit bei 50 °C 25% bis 80%
Spannungsversorgung PoE (48VDC)
Stromaufnahme PoE Klasse 1
Konformität CE, RoHS, REACH
