  2. Reader-LFM-KIT LP
LF

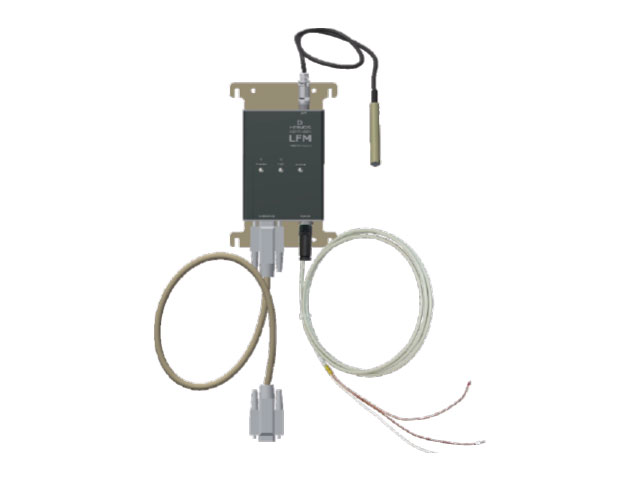

Das HERMOS-RFID-LFM-SET LP ist ein RFID-Set, das alle Komponenten enthält, die zur Ausstattung eines Loadports mit RFID-Funktionalität notwendig sind. Es ist für verschiedene Loadport-Lösungen in der Halbleiterindustrie ausgelegt. Hochwertige Komponenten machen es sehr zuverlässig und fehlerresistent. Um mit allen marktüblichen Loadport-Lösungen kompatibel zu sein, sind verschiedene Konfigurationen verfügbar. Das HERMOS-RFID-LFM-SET LP bietet ein Höchstmaß an Flexibilität und Zuverlässigkeit.

Antenna Port
Automatische Erkennung von Antennenbruch (defekte Antenne oder Zuleitung).

RS232- oder Ethernet-Schnittstelle
Einfache und unkomplizierte Einbindung aufgrund RS232- oder Ethernet-Schnittstelle. Als Datenprotokolle sind ASCII und SECS/HSMS verfügbar.

Polling-Modus einstellbar
Automatisierte Lesevorgänge vereinfachen die Abläufe und den Kontrollaufwand.

Automatische Abstimmung
Flexible Lesereichweite, je nach Erfordernis einstellbar. Optimale Anpassung der Antennenabstimmung auf die Umgebungsbedingungen.

Konfigurierbarer Testmodus
Die Lesereichweite kann vor Ort einfach vom Gerät überprüft werden. Das Ergebnis wird auf einer Status-LED angezeigt.

Verschiedene Konfigurationen verfügbar
Erhältlich mit kundenspezifischen Schnittstellen.

Bitte scrollen oder wischen Sie, um den Inhalt der Tabelle zu sehen.

ArtikelnummerSchnittstellenProtokolle Antennen KabelsatzFootprint/ Montageplatte
HRF.K.LFM.LP.10A RS232ASCII/SECS Stab M LEMO 1,0mSpannung-Kabel 1,0m RS232 1,0mBrooks LF80
HRF.K.LFM.LP.10BRS232ASCII/SECS Stab M SMA 1,0mSpannung-Kabel 1,0m RS232 1,0mBrooks LF80
HRF.K.LFM.LP.10CRS232ASCII/SECS Stab M SMA 1,5mSpannung-Kabel 0,8m RS232 (X) 1,2mOmron V640
HRF.K.LFM.LP.20A RS232ASCII/SECS Stab M LEMO 1,0mSpannung-Kabel 1,0m RS232 1,0mBrooks ATR
HRF.K.LFM.LP.30A RS232ASCII/SECS Stab M LEMO 1,5m--
HRF.K.LFM.LP.40B RS232ASCII/SECS Stab S SMA 1,0mSpannung-Kabel 3,0m SensorsteckerBrooks ATR
HRF.K.LFM.LP.60A RS232Omron (1:1)Stab M LEMO 1,5m--
HRF.K.LFM.LP.60SEthernetOmron (1:1, 1:N)Stab M LEMO 1,5m-Omron V640
  • Technologie

    LFM Reader (LF Midrange 134,2 kHz)

  • Komponenten

    • LFM LP Reader
    • LF-Stabantenne M
    • Stromversorgungskabel
    • RS232-Kabel
    • Optionale Montageplatte
  • Funktionen

    • Automatische Antennenabstimmung
    • Konfigurierbarer Testmodus mit optischer Anzeige
    • Einstellbarer Polling-Modus
    • Automatische Lesefunktion
    • Automatische Erkennung von Antennenbruch
  • Eigenschaften

    • Transponder gemäß ISO 18000-2 identifizierbar
    • Anwendungen auch im metallischen Umfeld
    • Mit kundenspezifischen Schnittstellen verfügbar

Das Herunterladen bestimmter Dateien erfolgt über einen geschützten Zugangsbereich.
Jetzt mit Account anmelden oder neu registrieren.

  • Reader LFM KIT LP (Datasheet)

    Reader LFM KIT LP (Datasheet)

    Datasheet

    Reader-LFM-KIT-LP.zip

    Deutsch/English

SchnittstelleRS232, Ethernet
ProtokolleASCII HERMOS, SECS/HSMS, ASCII Brooks, ASCII OMRON V640, ASYST
Antennenport1
Sendefrequenz134,2 kHz; ISO18000-2; TIRIS
Abmessungen 110 x 82 x 34 mm (Reader)
Gewicht 250 g (Reader)
GehäusematerialAluminium schwarz/natur eloxiert (Reader)
SchutzartIP40 (Reader)
Betriebstemperatur0 °C bis 50 °C (Reader)
Lagertemperatur-25 °C bis 70 °C (Reader)
Zulässige Luftfeuchtigkeitbei 50°C 25% bis 80% (Reader)
Stromaufnahme 75 mA / 300 mA (passiv/aktiv) (Reader)
Spannung 20–28 V (verpolungssicher) (Reader)
KonformitätCE, FCC, KCC, NCC, Sirim, RoHS, REACH
