RFID-Regal (HF) für Halbleiterfabriken

RFID
HF

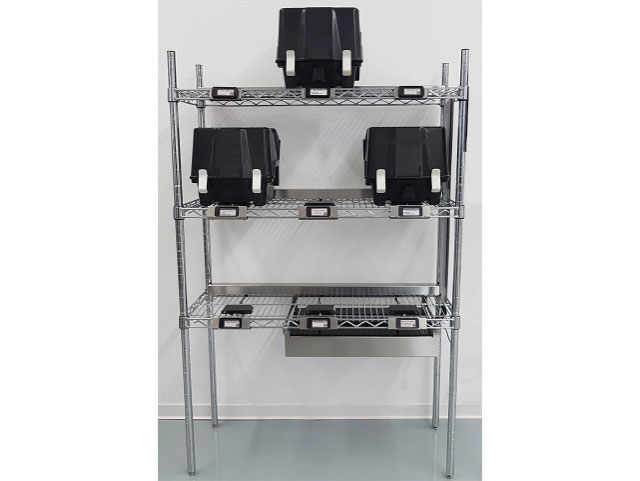

Entdecken Sie die wegweisende RFID-Regallösung von HERMOS, die speziell für den Einsatz im Bereich der Halbleiterindustrie für die Zwischenlagerung Ihrer Fertigungsaufträge in WIP-Regalen mit bis zu 40 Stellplätzen pro Regal entwickelt wurde. Unsere maßgeschneiderte Lösung ermöglicht die Integration von RFID-Funktionalität in Gitterregale und bietet eine effiziente Möglichkeit zur Nachrüstung bestehender Regalsysteme. Optional bieten wir auch die Lieferung von Komplettsystemen. Als Funkfrequenz verwenden wir den HF-Bereich 13,56 MHz.

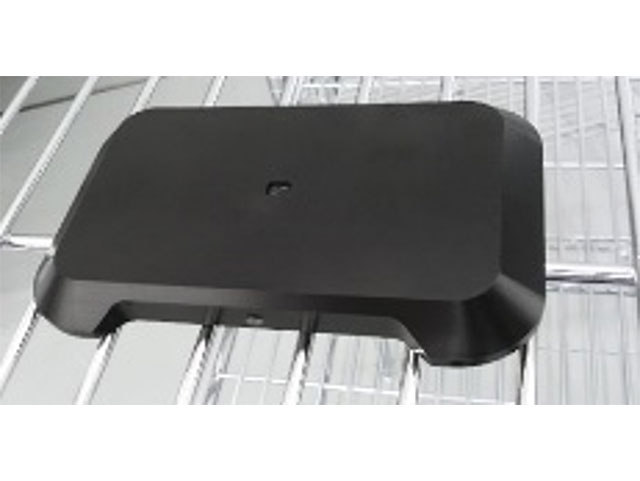

Unsere RFID-Technologie ist auf verschiedene Regaltypen und Größen anwendbar und gewährleistet eine reibungslose Integration in Ihren bestehenden Workflow. Durch die direkte Montage der Antennenköpfe auf dem Regalboden und deren Anbindung an eine zentrale Leseeinheit wird eine zuverlässige Erfassung Ihrer Halbleiterprodukte sichergestellt. Im Gegensatz zu Lösungen anderer Hersteller, bietet HERMOS die Möglichkeit, die Lösung kundenspezifisch anzupassen und somit eine optimale Lösung für den Kunden zu liefern.

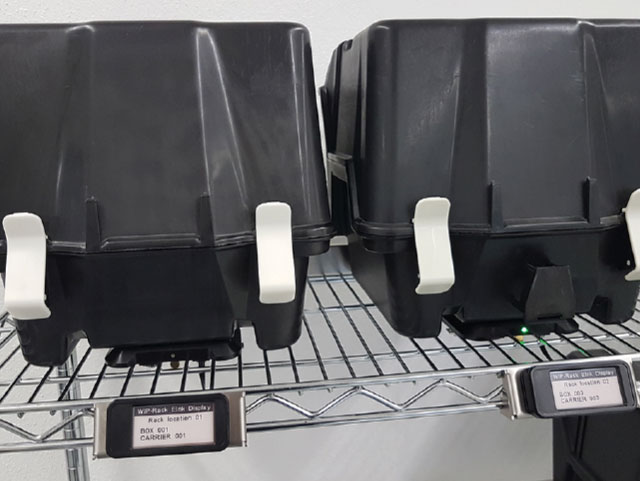

Die präzise Erkennung der Belegung eines Regalplatzes erfolgt mithilfe eines integrierten Sensors, der automatisch eine Identifizierung per RFID auslöst. Zur besseren Übersichtlichkeit und zielgenauen Auffindbarkeit der Fertigungsaufträge und -chargen bieten wir Ihnen eine mehrfarbige LED, die direkt in der Antenne integriert ist, sowie optional ein E-Ink-Display an jedem Regalplatz, das den Inhalt und beliebige weitere Informationen visualisiert.

Für eine reibungslose Datenübertragung und -verarbeitung steht dem Anwender eine Ethernetschnittstelle zur Verfügung. Diese bietet eine zuverlässige und sichere Anbindung an bestehende Netzwerkstrukturen und ermöglicht so eine nahtlose Integration des RFID-Regals in Ihr automatisiertes Fertigungsumfeld. Das Regal kann über diese Schnittstelle auch via PoE (Power over Ethernet) mit Spannung versorgt werden. Als Softwareprotokolle stehen sowohl ASCII als auch SECS/HSMS zur Verfügung.

Darüber hinaus ermöglicht unsere innovative Technologie die Visualisierung des Regalstatus und eventueller Bestandsveränderungen über einen optionalen Panel-PC. Dies gewährleistet eine Echtzeitüberwachung und erleichtert die Entscheidungsfindung in Ihrem Arbeitsablauf.

Touch Panel PC (optional)
Statusinformationen, Belegung des Regals und weitere Details können direkt am Touch Panel-PC dargestellt oder an den Host übergeben werden.

Flexible Konfiguration
Das System eignet sich für bestehende Gitterregale und andere Regaltypen. Es ist jederzeit modular erweiterbar. Die Anzahl der Regalplätze und -ebenen ist flexibel.

Ethernet- und USB-Schnittstelle
Einfache und unkomplizierte Einbindung aufgrund der Ethernetschnittstelle

Prozess Integration
Einfache Integration durch die Unterstützung des SEMI Equipment Communication Standard (SECS/HSMS).

Automatische Datenerfassung
Durch automatische Lesefunktion und Datenweitergabe erfolgt eine ständige Bestandserfassung.

Ereignisgesteuerte Abläufe
sorgen für eine lange Lebensdauer der Komponenten.

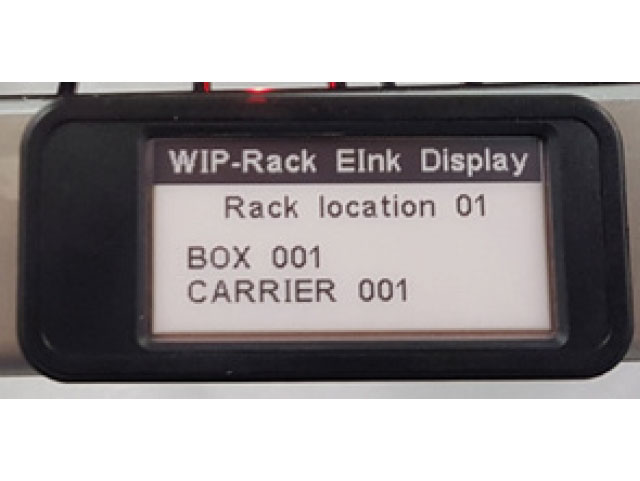

E-Ink-Displays
Detaillierte Informationen können direkt auf einem E-Ink-Display angezeigt werden

Bitte scrollen oder wischen Sie, um den Inhalt der Tabelle zu sehen.

Verfügbare Varianten und Angebote auf Anfrage
Standardmäßig sind unsere HFM-WIP-Regale für 16, 32 und 40 Regalplätze ausgelegt. Weitere Varianten und kundenspezifische Konfigurationen auf Anfrage möglich.

Optimieren Sie Ihre Arbeitsabläufe mit RFID!

  • Automatische Bestandserfassung
  • Erfassung der Fertigungsabläufe
  • Optimierung der Materialbestände und somit der Lagerflächen
  • Technologie

    RFID-HF-Frequenz 13,56 MHz (ISO 15693)

  • Komponenten

    • Zentrale Leseeinheit, bis 32-fach
    • Spezial-Antennenköpfe, max. 32 Stück
    • Integrierter Antennen-Sensor und LED
    • E-Ink-Display (optional)
  • Funktionen

    • Erkennung der Regalbelegung durch optischen Sensor
    • Automatische Lesefunktion und Datenweitergabe
    • Visualisierung durch mehrfarbige LEDs am Regalplatz
    • Konfigurierbarer Testmodus mit optischer Anzeige
    • Ebenenerkennung kann implementiert werden
  • Eigenschaften

    • Einfache RFID-Integration in bestehende WIP-Regale
    • unabhängig von Regaltyp und -größe
    • LAN-/WLAN-Schnittstelle
    • Unterstützt SEMI Equipment Communication Standard (SECS)

Das Herunterladen bestimmter Dateien erfolgt über einen geschützten Zugangsbereich.
Jetzt mit Account anmelden oder neu registrieren.

  • HFM WIP Rack Reader - Customer Manual

    HFM WIP Rack Reader - Customer Manual

    Manual

    Customer_Manual_SECS_HSMS_HF-WIP-Rack_Reader_EN_DE_Rev1.5.zip

    Deutsch / English

  • HFM WIP Rack Reader - Application

    HFM WIP Rack Reader - Application

    Firmware

    STM32_HF40x_APP_1803.bin_.zip

  • HFM WIP Rack Reader - Loader

    HFM WIP Rack Reader - Loader

    Firmware

    STM32_HF32x_DE13.bin_.zip

  • HFM WIP Rack Reader - WIP Rack Simulator

    HFM WIP Rack Reader - WIP Rack Simulator

    Software

    HF-WIP-Rack-Release1.9.3.zip

  • HFM WIP-Regal (Datasheet)

    HFM WIP-Regal (Datasheet)

    Datasheet

    HFM-WIP-Regal.zip

    Deutsch/English

  • RFID Software - Protocol Tester

    RFID Software - Protocol Tester

    Software

    HermosProtocolTesterV1.0.2.23__Release.zip

    ProtocolTester Rev. 1.0.2.23

  • RFID Software - Device Discoverer

    RFID Software - Device Discoverer

    Software

    1733241971wpdm_DeviceDiscovererRelV2.1.3.2.zip

    Device Discovery Utility Rev. 2.1.3.2 revision date 03. December 2024

SchnittstelleEthernet
Protokolle SECS, SECS1, HSMS, Kundenprotokoll
AntennenportVariantenabhängig
Sendefrequenz13,56 MHz, ISO15693
Sendeleistung 1,1W
Gehäusematerial Edelstahl/PP
Schutzart IP40
Display E-Ink-Display
Betriebstemperatur 0 °C bis 50 °C
Lagertemperatur -25 °C bis 70 °C
Zulässige Luftfeuchtigkeit bei 50 °C 25% bis 80%
Stromaufnahme80 mA / 300 mA (passiv/aktiv)
Spannung 24 VDC und PoE
Konformität Ce, RoHS, REACH
