HF-Rahmen Antenne

RFID
HF

Die HF-Rahmen-Antenne ist für den Einsatz der RFID-Lesegeräte HFM konzipiert. Aufgrund ihrer robusten Bauform aus Metall ist die Antenne auch für Anwendungen in rauen (Industrie-)Umgebungen geeignet. Durch ihre Halarbeschichtung ist sie sehr robust und zeigt nur eine minimale Partikelemission. Um für jede Anwendung die optimale Lösung zu bieten, ist die RFID-Rahmenantenne in unterschiedlichen Größen und mit diversen Kabellängen im Angebot (nicht aufgeführte Größen auf Anfrage).

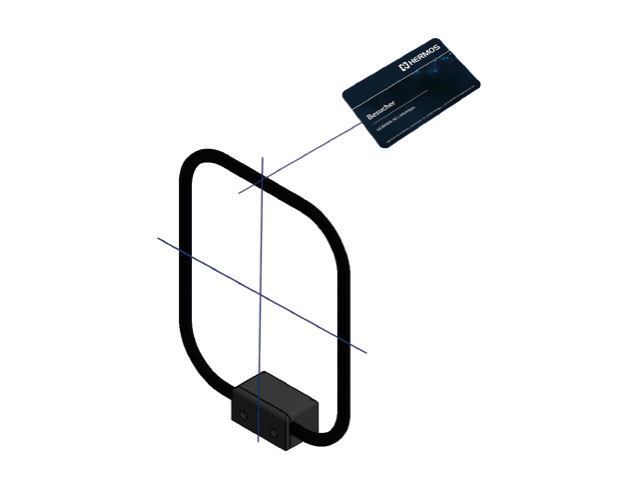

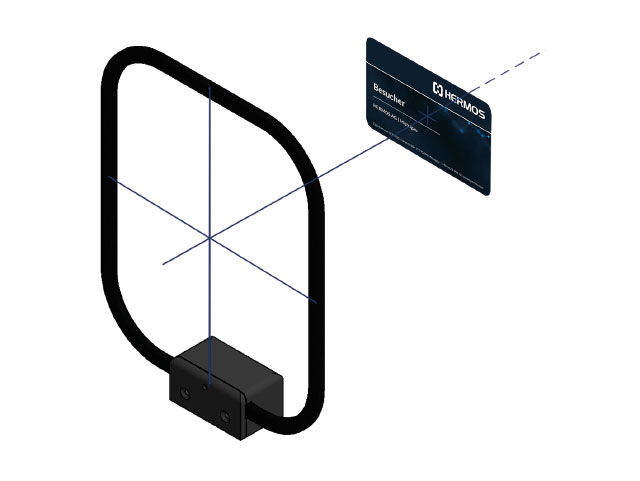

In den beiden Schaubildern ist die optimale Ausrichtung und Position des Transponders zur Antenne zu erkennen. Die Reichweiten sind abhängig von den Umgebungsbedingungen und von Typ und Qualität der eingesetzten Transponder.

Bitte scrollen oder wischen Sie, um den Inhalt der Tabelle zu sehen.

Artikelnummer Gehäuse Steckertyp Länge
HRF.A.HFX.R1915.SU.xxRahmen 190x150SMAxx = Antennenkabel in dm (10 = 1.0 m) verfügbare Längen: 1.0 1.8 2.0 3.0 3.6 m
HRF.A.HFX.R1915.LU.00Rahmen 190x150LEMO-
HRF.A.HFX.R1519.LU.00Rahmen 150x190LEMO-
HRF.A.HFX.R1713.LU.00Rahmen 170x130LEMO-
HRF.A.HFX.R1317.LU.00Rahmen 130x170LEMO-
HRF.A.HFX.R1820.LU.00Rahmen 180x200LEMO-
HRF.A.HFC.A1317.LU.00Rahmen Acht 130x170LEMO-
  • Technologie

    RFID-Antennen-Frequenz: 15,56 MH

  • Eigenschaften

    • Komfortable Steckverbindungen für den sofortigen Einsatz (Push-Pull-System)
    • Robuste Stecker für sichere Verbindungen
    • Verschiedene Typen und Kabellängen verfügbar
    • Typische Lesereichweite < 400 mm (abhängig vom Transpondertyp)
  • Kabeltyp

    • RG 174/U schwarz, 50 Ω, Temperaturbereich von -35 bis +80°C
  • Anschlussmöglichkeiten

    • LEMO- oder SMA-Standardstecker
    • Kundenspezifische Anschlüsse und Kabellängen möglich
  • Kompatibilität

    Kompatibel mit HERMOS-RFID-Lesegeräten (Basis-HF)

Das Herunterladen bestimmter Dateien erfolgt über einen geschützten Zugangsbereich.
Jetzt mit Account anmelden oder neu registrieren.

  • HF Rahmen Antenne (Datasheet)

    HF Rahmen Antenne (Datasheet)

    Datasheet

    HF-Rahmen-Antenne.zip

    Deutsch/English

Bauform Rahmenantenne
Abmessungen Variantenabhängig
AntennenanschlussSMA/LEMO
Durchmesser Antennenkabel3 mm
Antennenmaterial PC Maktolon
Beschichtung Halar
Frequenz 13,56 MHz, ISO15693
KabelmantelPVC
Kabellänge Variantenabhängig
Steckertyp Variantenabhängig
Schutzart IP 30
Betriebstemperatur 0 ° bis 50 °C
Lagertemperatur -25 °C bis 70 °
Zulässige Luftfeuchtigkeit bei 50 °C 25% bis 80%
Konformität RoHS, REACH
