LF-Stab-Antenne S

  1. RFID
  2. LF-Stab-Antenne S
LF

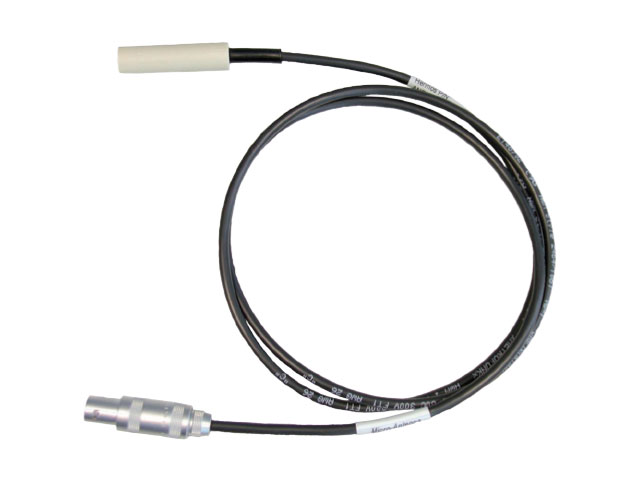

Die LF-Stab-Antenne S im grauen Standard-Gehäuse ist eine universal einsetzbare und sehr kompakte Lösung für den LF-Bereich. Die Antenne wird mit einer variablen Anschlusskonfektion angeboten. Es kann zwischen Lemo-Standardstecker, gerade (Bild) oder abgewinkelt und SMA-Stecker gewählt werden. Die Verkabelung erfolgt über ein PVC Kabel, schwarz. Wir bieten verschiedene Leitungslängen an.

Bitte scrollen oder wischen Sie, um den Inhalt der Tabelle zu sehen.

ArtikelnummerGehäuse Steckertyp Länge
HRF.A.LFX.SS.SS.xxStandardgehäuse SMAxx = Antennenkabel in dm (10 = 1,0 m), verfügbare Längen: 1,0 1,5 2,0 3,0 4,0
HRF.A.LFX.SS.LS.xxStandardgehäuse LEMO 1Sxx = Antennenkabel in dm (10 = 1,0 m), verfügbare Längen: 1,0 1,5 2,0 3,0 4,0
HRF.A.LFX.SS.LW.xxStandardgehäuse Lemo Winkelstecker xx = Antennenkabel in dm (10 = 1,0 m), verfügbare Längen: 1,0 1,5 2,0 3,0 4,0
HRF.A.LFF.SS.LS.xxStandardgehäuse LEMO 1Sxx = Antennenkabel in dm (10 = 1,0 m), verfügbare Längen: 1,0 1,5 2,0 3,0 4,0 (schleppkettenfähig)
HRF.A.LFF.SS.SS.xxStandardgehäuse SMAxx = Antennenkabel in dm (10 = 1,0 m), verfügbare Längen: 1,0 1,5 2,0 3,0 4,0 (schleppkettenfähig)
HRF.A.LFC.SS.KS.xx Standardgehäuse Kabellösenxx = Antennenkabel in dm (10 = 1,0 m), verfügbare Längen: 1,0 1,5 2,0 3,0 4,0
  • RFID-Antennen-Frequenz: 134,2 kHz

    • Komfortable Steckverbindungen für den sofortigen Einsatz
      (Push-Pull-System)
    • Robuste Stecker für sichere Verbindungen
    • Verschiedene Typen und Kabellängen verfügbar
    • Kompatibel mit HERMOS-RFID-Lesegeräten (Basis LF)
  • Kabeltyp

    • PVC schwarz
    • Antennengehäuse: Standard, max. Lesereichweite < 100 mm (abhängig vom Transpondertyp)
  • Anschlussmöglichkeiten

    • Kabelösen zum Anschrauben
    • Offenes Ende, auf Wunsch vorkonfektioniert mit Lemo-Standardstecker, gerade oder abgewinkelt oder SMA-Stecker

Das Herunterladen bestimmter Dateien erfolgt über einen geschützten Zugangsbereich.
Jetzt mit Account anmelden oder neu registrieren.

  • LF Stab Antenne S (Datasheet)

    LF Stab Antenne S (Datasheet)

    Datasheet

    LF-Stab-Antenne-S.zip

    Deutsch/English

  • LF Stab Antenne S (Antenna Diagramm)

    LF Stab Antenne S (Antenna Diagramm)

    Drawings

    ANT_S_Read_Write_MP_S.pdf

    parallel to antenna axis

  • LF Stab Antenne S (Antenna Diagramm)

    LF Stab Antenne S (Antenna Diagramm)

    Drawings

    ANT_S_Read_Write_MP_P.pdf

    perpendicular to antenna axis

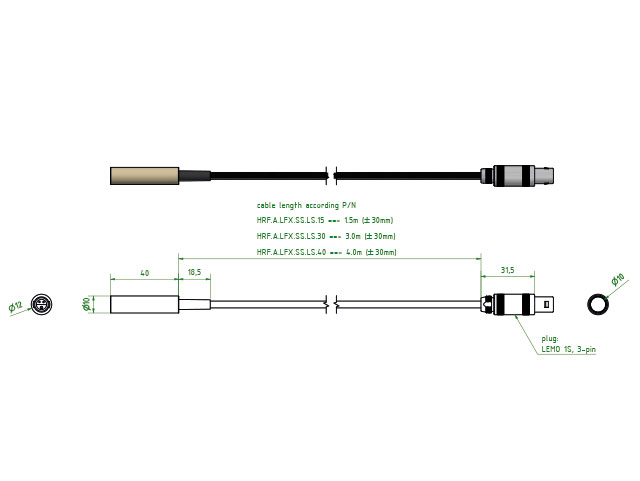

BauformStabantenne
Länge Antennenzylinder 40 mm
Durchmesser Antennenzylinder10 mm
Durchmesser Antennnenkabel4,1 mm
AntennenmaterialPP, hellgrau
Frequenz 134,2 kHz
KabelmantelPVC
Kabellänge Variantenabhängig
Steckertyp Variantenabhängig
Betriebstemperatur 0 °C bis 50 °C
Lagertemperatur -25 °C bis 70 °C
Zulässige Luftfeuchtigkeit bei 50 °C 25% bis 80%
KonformitätRoHS, REACH
