HFS-OEM-Modul

HF

Das RFID-IO-MODUL HF ist ein leistungsfähiger kompakter RFID- Baustein zur Integration in Produkte der industriellen Automation. Es unterstützt Transponder/Smart Labels der Frequenz 13,56 MHz gemäß ISO Standard 15693 und ist zur Nachrüstung in Standardgehäuse konzipiert. Systemintegratoren und OEM-Kunden erhalten die Möglichkeit, hochqualitative RFID-Funktionalität in neue oder bereits existierende Produkte zu integrieren.

OEM-Modul zum Einsatz in RFID-Kunden-Produkten
Frequenz: 13,56 MHz
Abmessungen 100 x 50 x 8 mm
Kompatibel zu Transpondern
Nach ISO 15693
Schnittstelle RS232 oder C-MOS

Preiswerte Lösung

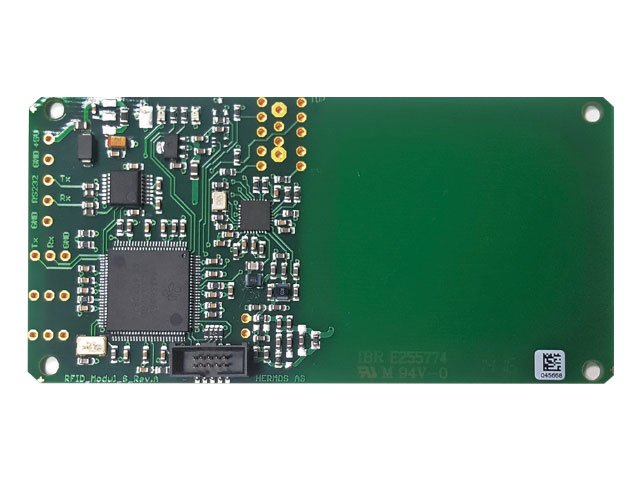

Kleine, kompakte Leiterplatte
Günstige RFID-Nachrüstlösung statt teurer
Komplett-Neuanschaffung

Gehäuse- und Antennenvarianten
Mit und ohne Gehäuse lieferbar
Integrierte Antenne auf der PCBA
Optional ist auch eine externe HF-Antenne möglich,
je nach Örtlichkeit

Lieferform/Varianten
Leiterplatte ohne Gehäuse als ASCII RS232/TTL ohne IO
Leiterplatte ohne Gehäuse als ASCII RS232/TTL 4 Input +
3 Output Schnittstellen

Ein- und Ausgänge
Auswertung von Trigger-Signalen über vorhandene Eingänge möglich, Anzeige von Zuständen

Kundenspezifische Funktionen
sind möglich und frei installierbar, Anzahl der I/Os ist wählbar

Einfache Integration in bestehende Anlagen
Spart Kosten und Aufwand serielle, Kommunikation, Systemintegratoren

Bitte scrollen oder wischen Sie, um den Inhalt der Tabelle zu sehen.

Artikelnummer Schnittstellen Protokoll I/Os
HRF.R.HFS.0I.AR.O0.10ARS232/TTLASCIIOhne
HRF.R.HFS.0I.AR.O4.10ARS232/TTLASCII3 In-, 4 Outputs
  • Technologie

    RFID-HF-Frequenz 13,56 MHz (ISO 15693)

  • Komponenten

    • Kompakte Leiterplatte mit RFID-Funktionalität
    • Auf PCBA-integrierte Antenne (externe Antenne möglich)
    • Mit und ohne Gehäuse lieferbar
  • Funktionen

    • HF-Lesegerät mit mittlerer Lesereichweite
    • Ein- und Ausgänge zur Auswertung von Trigger-Signalen
    • Anzeige von Zuständen & Daten (je nach Transpondertyp)
    • Kompatibel zu HF-Transpondern nach ISO 15693
    • Schnittstelle RS232 oder C-MOS
  • Eigenschaften

    • Einfache RFID-Integration in bestehende Anlagen
    • individuell an Kundenbedürfnisse anpassbar
    • Anzahl der I/Os ist wählbar
    • Sendeleistung 150 mW
    • Lesereichweite ca. 100 mm mit HF-Transponder-Karte

Das Herunterladen bestimmter Dateien erfolgt über einen geschützten Zugangsbereich.
Jetzt mit Account anmelden oder neu registrieren.

  • HFS OEM Modul (Datasheet)

    HFS OEM Modul (Datasheet)

    Datasheet

    HFS-OEM-Modul.zip

    Deutsch/English

  • RFID Software - Device Discoverer

    RFID Software - Device Discoverer

    Software

    DeviceDiscovererRelV2.1.2.22b.zip

    Device Discovery Utility Rev. 2.1.2.22b 28.February 2024

  • RFID Software - Protocol Tester

    RFID Software - Protocol Tester

    Software

    HermosProtocolTesterV1.0.2.23__Release.zip

    ProtocolTester Rev. 1.0.2.23

SchnittstelleRS232, TTL
ProtokolleASCII
Antenneintegriert, optional extern
Sendefrequenz 13,56 MHz, IOS15693
Sendeleistung 150 mW
Abmessungen 100 x 50 x 8 mm
Gehäuse optional, auf Anfrage
Betriebstemperatur-20 °C bis 70 °C
Lagertemperatur -40 °C bis 85 °C
Zulässige Luftfeuchtigkeit bei 50 °C 25% bis 80%
Spannung 5 V (+/-5%)
Strom 90 mA, Standby: 40 mA
Konformität CE, RoHS, REACH
