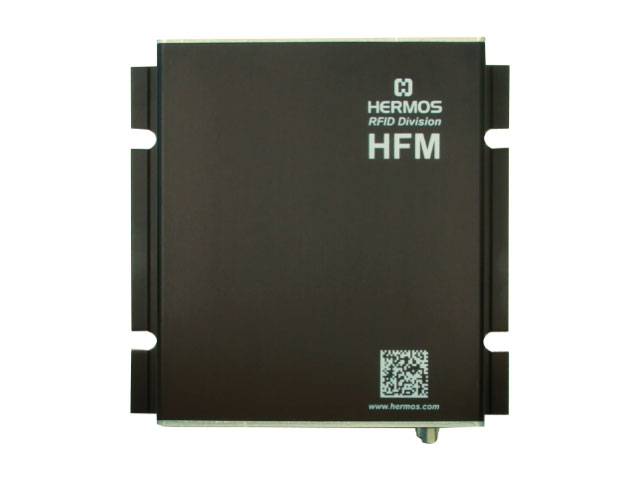

HFM-6X-Reader

RFID
HF

Der RFID-Reader HFM-6X von HERMOS ist ein herausragendes Lesegerät aus der renommierten HERMOS-HFM-Klasse (HF Midrange), das Spitzenleistung und Präzision in der Fabrikautomatisierung Ihrer Halbleiter-Fertigung bietet. Mit seiner beeindruckenden einstellbaren Ausgangsleistung von bis zu 1 Watt eröffnen sich vielfältige Möglichkeiten zur Bewältigung anspruchsvoller Aufgaben, auch mit größeren Reichweiten im HF-Bereich. Selbst in anspruchsvollen metallischen Umgebungen bewahrt der Reader seine Effizienz und Genauigkeit.

Die vielseitige Konnektivität des RFID-Readers HFM-6X ermöglicht eine nahtlose Integration in verschiedenste Identifikationsszenarien. Mit sechs Antennenanschlüssen ermöglicht er eine nahtlose Verknüpfung mit mehreren Beladestationen für Wafertransportboxen.

Für eine reibungslose Datenübertragung und -verarbeitung stehen dem Anwender zwei hochwertige Datenschnittstellen zur Verfügung: RS232 und Ethernet. Diese bieten eine zuverlässige und sichere Anbindung an bestehende Netzwerkstrukturen und ermöglichen so eine nahtlose Integration des HFM-6X-Readers in Ihr automatisiertes Fertigungsumfeld. Als Softwareprotokolle stehen sowohl ASCII als auch SECS/HSMS zur Verfügung.

Mit diesem RFID-Reader setzen Sie auf eine innovative Lösung, die die Herausforderungen der Fabrikautomatisierung im HF-Bereich mit Leichtigkeit bewältigt. Vertrauen Sie auf HERMOS, einen etablierten Branchenführer, um Ihre Automatisierungsprozesse zu optimieren und Ihre Produktivität auf ein neues Niveau zu heben.

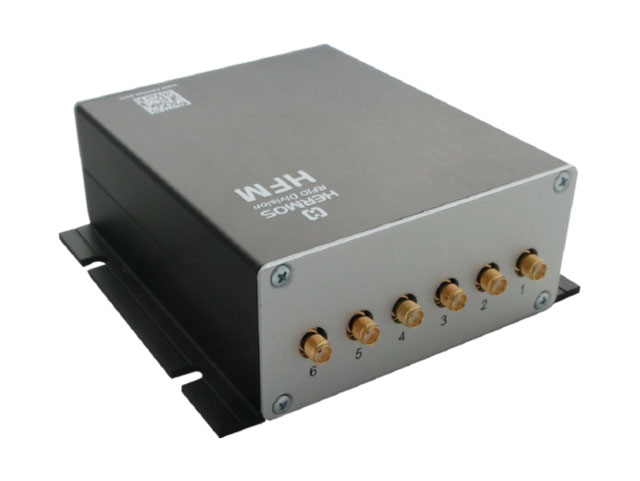

Sechs Antennen-Ports
Kostensparendes Konzept durch die erweiterte Anzahl von Identifikationspunkten.

Verschiedene Konfigurationen verfügbar
Die Zahl der vorhandenen Antennen-Ports ist kundenspezifisch anpassbar. Es sind verschiedene I/O Module verfügbar.

RS232- und Ethernet-Schnittstelle
Einfache und unkomplizierte Einbindung aufgrund RS232- und Ethernet-Schnittstelle.
Als Datenprotokolle sind ASCII und SECS/HSMS verfügbar.

Einstellbare Sendeleistung
Flexible Lesereichweite, je nach Erfordernis einstellbar.

Power over Ethernet (PoE)
Einsparungspotenziale durch die Nutzung von PoE innerhalb der Netzinfrastruktur, Entlastung des Kostenbudgets durch weniger Netzteile und weniger Verkabelung.

Polling-Modus einstellbar für jede Antenne
Automatisierte Lesevorgänge vereinfachen die Abläufe und den Kontrollaufwand.

Konfigurierbarer Testmodus mit optischer Anzeige
Visuelle Überwachung der Leseeigenschaften durch konfigurierbaren Testmodus mittels DIP-Schaltern.

Bitte scrollen oder wischen Sie, um den Inhalt der Tabelle zu sehen.

Artikelnummer Schnittstellen Protokolle AntennenI/OS
HRF.R.HFM.6S.AA.10.20AEthernet, RS232ASCIISMAOhne
HRF.R.HFM.6L.AA.10.20AEthernet, RS232ASCIILEMOOhne
HRF.R.HFM.6S.SA.10.20AEthernet, RS232SECSSMAOhne
HRF.R.HFM.6L.SA.10.20AEthernet, RS232SECSLEMOOhne

HFM-Reader der Generation 20A sind 100% kompatibel mit der Generation 10A.

  • Technologie

    HFM-Reader (HF-Midrange 13,56 MHz)

  • Komponenten

    • RS232- und Ethernet-Datenschnittstelle
    • 6 Antennenports

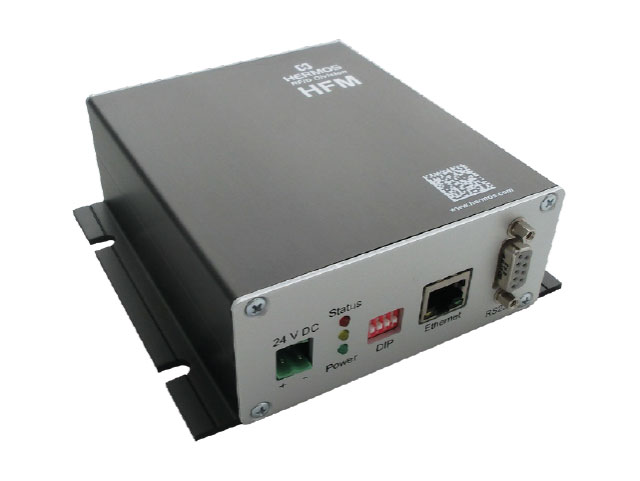

    • 4 DIP-Schalter und 3 Status-LEDs
    • I/O Modul mit Ein- und Ausgängen pro Antennenport
  • Funktionen

    • Spannungsversorgung über Ethernet (PoE) möglich
    • Einstellbare Sendeleistung
    • Einstellbarer Polling-Modus
    • Konfigurierbarer Testmodus mit optischer Anzeige
    • Automatische Lesefunktion
  • Eigenschaften

    • Transponder gemäß ISO 15693 identifizierbar
    • Anwendungen auch im metallischen Umfeld
    • unkomplizierte Einstellung mittels DIP-Schalter
    • Lesegerät mit verschiedenen IO-Modulen lieferbar

Das Herunterladen bestimmter Dateien erfolgt über einen geschützten Zugangsbereich.
Jetzt mit Account anmelden oder neu registrieren.

  • HFM 6X Reader (Datasheet)

    HFM 6X Reader (Datasheet)

    Datasheet

    HFM-6X-Reader.zip

    Deutsch/English

  • HFM6x Reader - Kundenhandbuch (ASCII)

    HFM6x Reader - Kundenhandbuch (ASCII)

    Manual

    Kundenmanual_ASCII_HFM6xGen2.0_Reader_DE_Rev2.1.pdf

    Deutsch, Rev2.1

  • HFM6x Reader - Kundenhandbuch (SECS/HSMS)

    HFM6x Reader - Kundenhandbuch (SECS/HSMS)

    Manual

    1689338425wpdm_Kundenmanual_SECS_HSMS_HFM6xGen2.0_Reader_DE_Rev2.3.pdf

    Deutsch, Rev2.3 - 14.07.2023

  • HFM6x Reader - Customer Manual (ASCII)

    HFM6x Reader - Customer Manual (ASCII)

    Manual

    Customer_manual_ASCII_HFM6xGen2.0_Reader_EN_Rev2.1.pdf

    English, Rev2.1

  • HFM6x Reader - Customer Manual (SECS/HSMS)

    HFM6x Reader - Customer Manual (SECS/HSMS)

    Manual

    1689338373wpdm_Customermanual_SECS_HSMS_HFM6xGen2.0_Reader_EN_Rev2.3.pdf

    English, Rev2.3 - 07/14/2023

  • HFM6x Reader - Loader

    HFM6x Reader - Loader

    Firmware

    STM32_HFM6xS_DE20.zip

    Version 2.0FV00

  • HFM6x Reader - Application

    HFM6x Reader - Application

    Firmware

    STM32_HFMS6x_EAPP_V12FV02.zip

    Version 1.2FV02

  • RFID Software - Device Discoverer

    RFID Software - Device Discoverer

    Software

    1733241971wpdm_DeviceDiscovererRelV2.1.3.2.zip

    Device Discovery Utility Rev. 2.1.3.2 revision date 03. December 2024

  • RFID Software - Protocol Tester

    RFID Software - Protocol Tester

    Software

    HermosProtocolTesterV1.0.2.23__Release.zip

    ProtocolTester Rev. 1.0.2.23

  • HFM6x Reader - 3D CAD

    HFM6x Reader - 3D CAD

    Drawings

    HRF.R.HFM_.6L.SA_.10.10A.zip

    Step 3D CAD File

  • MyHF_RFIDTool

    MyHF_RFIDTool

    Software

    My_HFM_RFIDTool_v1.01.zip

    Version 1.01

SchnittstelleRS232, Ethernet
ProtokolleASCII; SECS/HSMS
Antennenport6
Sendefrequenz13,56 MHz, ISO15693
Sendeleistung 1 W
Abmessungen 130 x 124 x 45 mm
Gewicht 590 g
Gehäusematerial Aluminium schwarz/natur eloxiert
SchutzartIP 40
Betriebstemperatur 0 °C bis 50 °C
Lagertemperatur -25 °C bis 70 °C
Zulässige Luftfeuchtigkeit bei 50 ° 25% bis 80%
Stromaufnahme 60 mA (passiv) 140 mA (Lese-/Schreibimpuls)
Spannung 18–30 V
Konformität CE, RoHS, REACH
